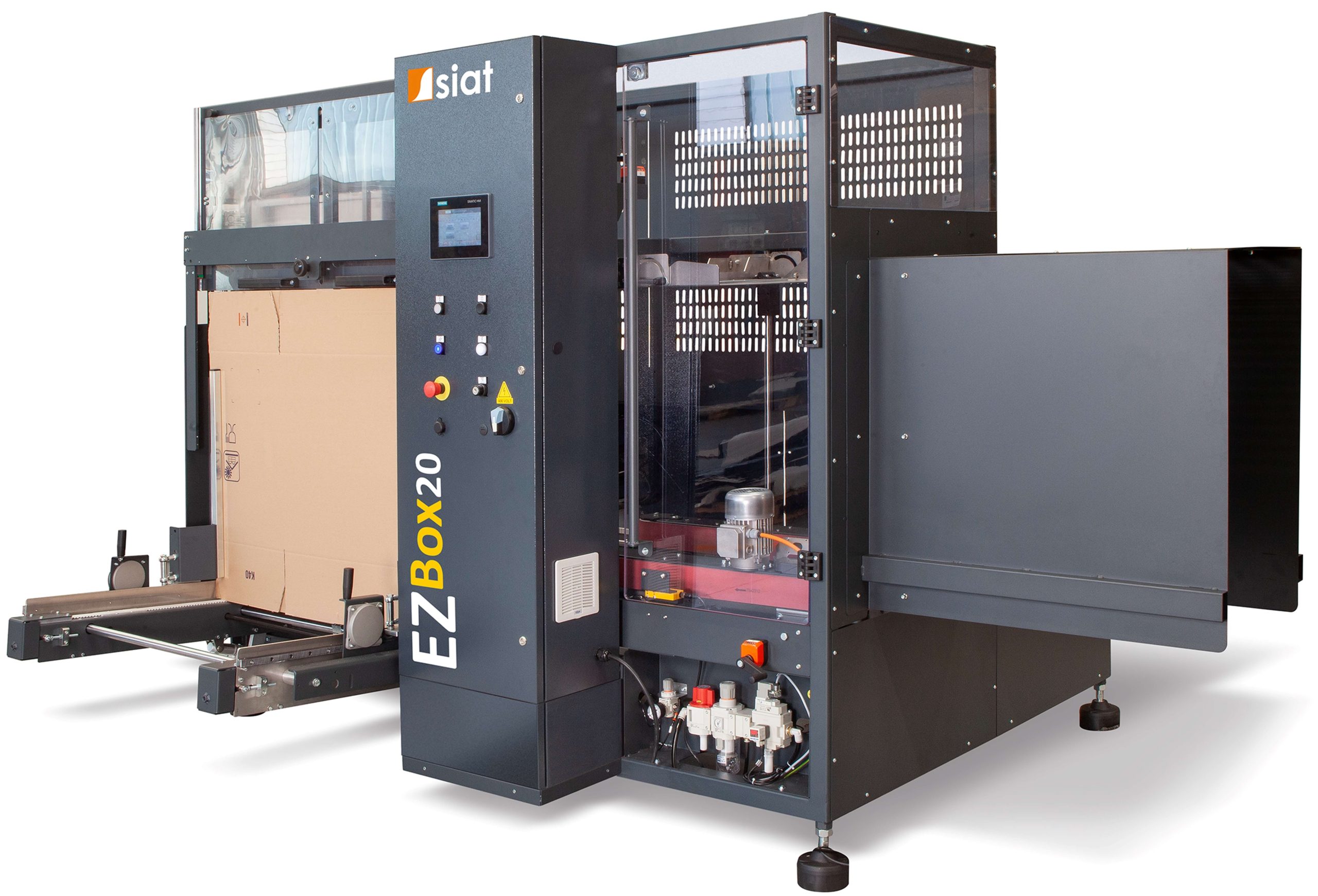

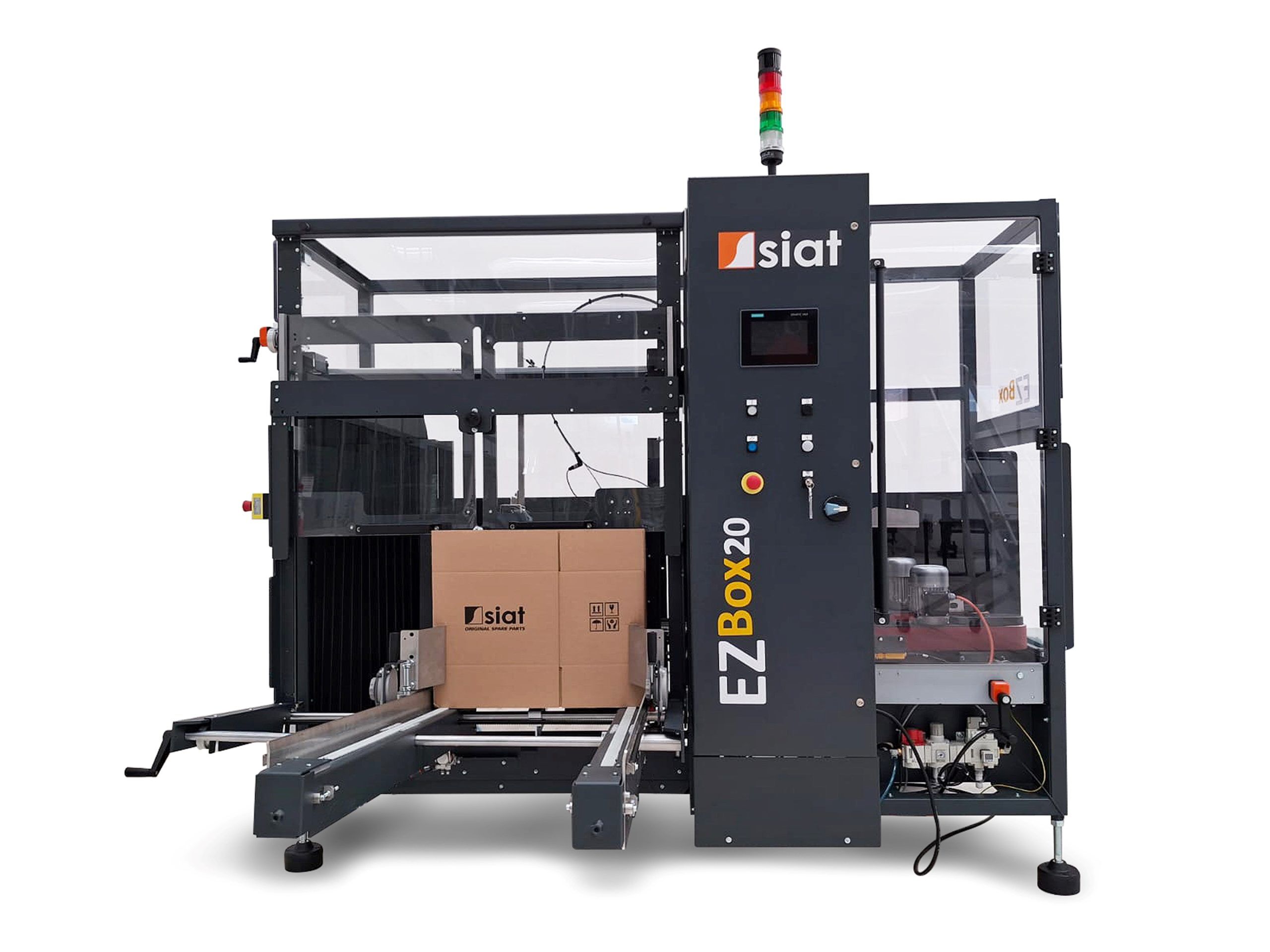

Automatyczna formiarka kartonów SIAT EZ‑BOX 20 – szczegółowy opis

1. Charakterystyka ogólna

SIAT EZ‑BOX 20 to wysokowydajna automatyczna formiarka kartonów, zaprojektowana z myślą o pełnej automatyzacji procesu przygotowywania opakowań w liniach pakowania. Urządzenie formuje, składa i zabezpiecza dolne klapy kartonów, dzięki czemu stanowią one stabilną podstawę gotową do napełnienia produktami. Model ten jest częścią linii EZ‑BOX, która łączy w sobie nowoczesne rozwiązania technologiczne oraz wysoką niezawodność konstrukcyjną, odpowiednią do intensywnej pracy przemysłowej. EZ‑BOX 20 oferuje wydajność do 20 kartonów na minutę, co znacząco przewyższa efektywność pracy ręcznej oraz półautomatycznej. Maszyna została zaprojektowana z myślą o przemysłach wymagających szybkiego przetwarzania dużej ilości opakowań, takich jak logistyka, e‑commerce, przemysł spożywczy i produkty konsumenckie.

Wersja Standard jest przeznaczona do kartonów o maksymalnej wysokości 450 mm, natomiast wersja Tall umożliwia obsługę kartonów o wysokości nawet do 600 mm, co zwiększa elastyczność w obsłudze różnych wymiarów opakowań. SIAT EZ‑BOX 20 zapewnia stabilne i powtarzalne formowanie kartonów, co jest kluczowe dla dalszego procesu napełniania i zamykania górnego. Dzięki nowoczesnym systemom sterowania sterownik PLC oraz dotykowy panel HMI oferują łatwe ustawianie parametrów i monitorowanie pracy maszyny. Intuicyjny interfejs znacząco skraca czas szkolenia pracowników.

2. Budowa i główne elementy urządzenia

2.1. Rama i materiały

SIAT EZ‑BOX 20 posiada mocną konstrukcję stalową pokrytą trwałą powłoką malarską, która chroni maszynę przed korozją i uszkodzeniami mechanicznymi. Rama została zaprojektowana tak, aby minimalizować wibracje podczas pracy, co przekłada się na wysoką jakość formowania kartonów nawet przy dużych prędkościach. Elementy prowadzące ruchome są zabezpieczone osłonami, które zwiększają bezpieczeństwo operatora i eliminują ryzyko wypadków. Dostęp do punktów serwisowych jest łatwy dzięki logicznemu rozmieszczeniu paneli obsługowych oraz dużym drzwiczkom serwisowym. Konstrukcja umożliwia również łatwą integrację z urządzeniami liniowymi, takimi jak przenośniki rolkowe czy wagi dynamiczne, co pozwala na budowę kompleksowej linii pakowania.

2.2. System podawania i magazynowania blanksów

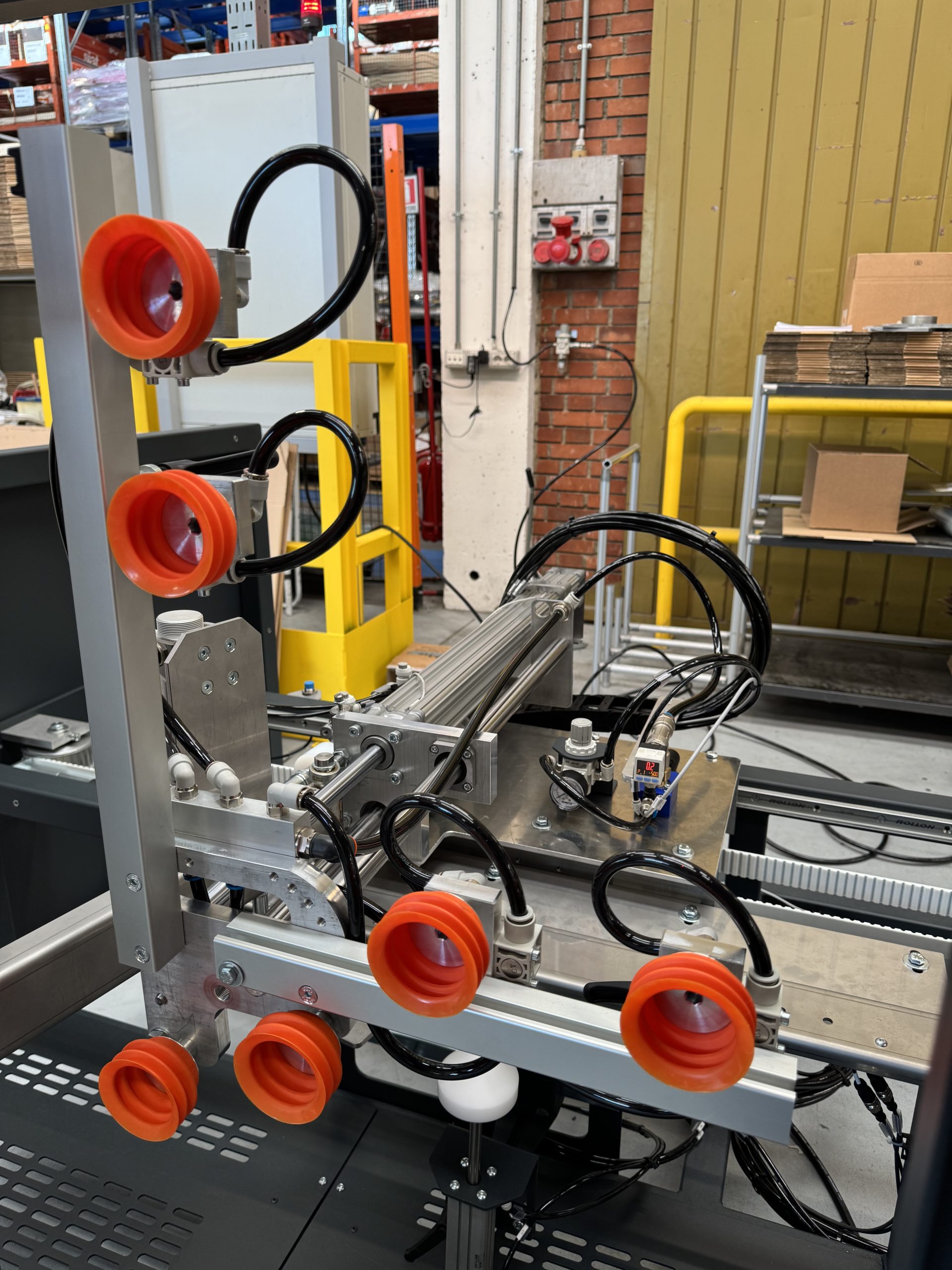

Magazyn blanksów w SIAT EZ‑BOX 20 jest wyposażony w motorowy mechanizm „walk‑in”, który umożliwia łatwe i szybkie załadunek dużej liczby kartonów. Standardowa pojemność magazynu to 120 blanksów, z opcją rozszerzenia do 220, co zmniejsza częstotliwość uzupełniania i poprawia ciągłość produkcji. System detekcji końca kartonów sygnalizuje konieczność uzupełnienia magazynu, co eliminuje ryzyko przerwania cyklu pracy. Po pobraniu kartonu mechanizm ustawia opakowanie w pozycji roboczej, a następnie przeprowadza precyzyjne złożenie dolnych klap. Vacuum cups oraz dodatnie prowadnice przyczyniają się do równomiernego ustawienia kartonu, co wpływa na jakość formowania.

3. Proces formowania i zaklejania kartonów

3.1. Automatyczne formowanie

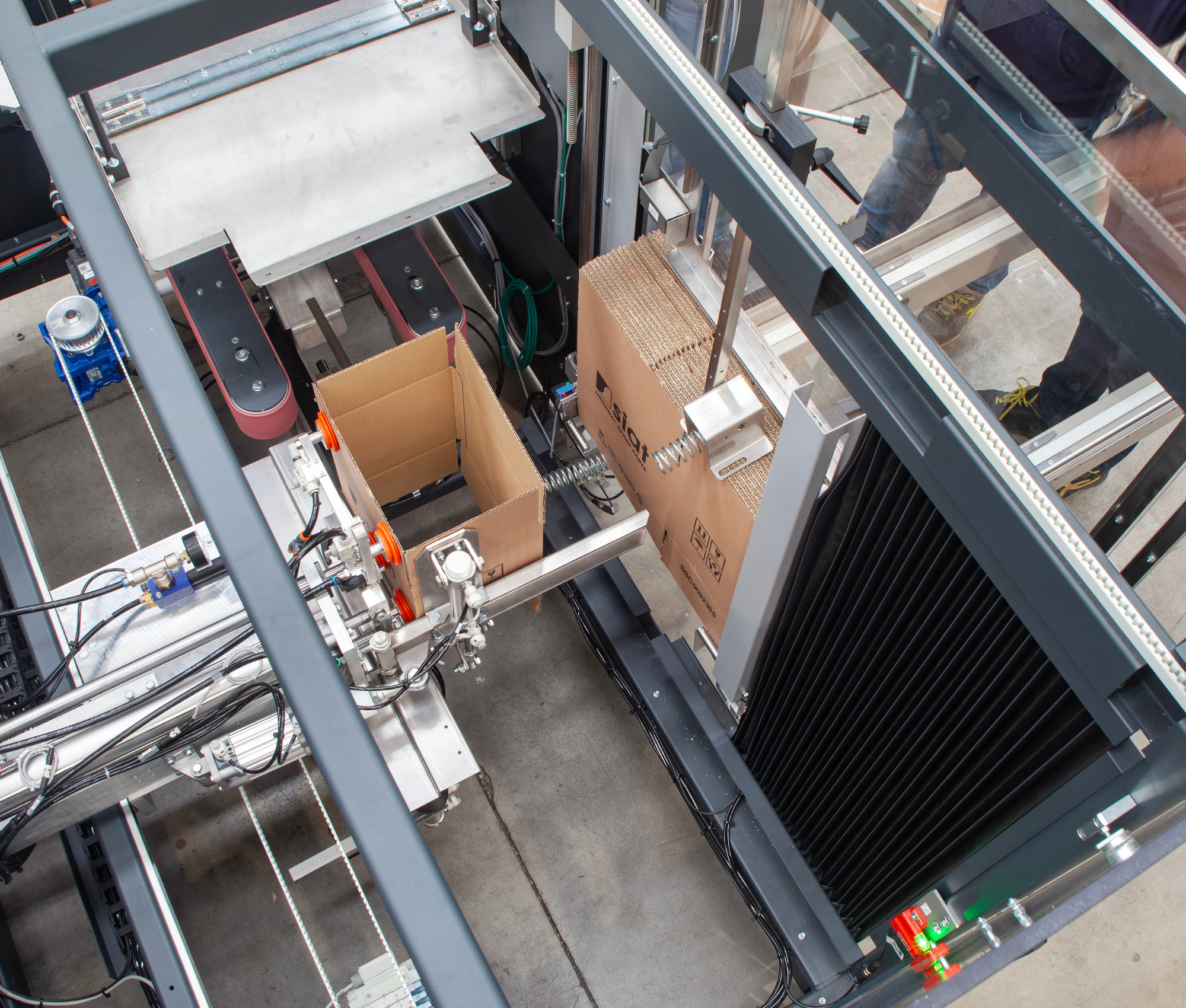

Proces formowania w SIAT EZ‑BOX 20 zaczyna się od precyzyjnego pobrania kartonu z magazynu blanksów i ustawienia go w odpowiedniej pozycji. System formujący składa dolne klapy w sposób równomierny, zapewniając stabilną podstawę. Użycie siłowników pneumatycznych oraz precyzyjnych prowadnic umożliwia płynną pracę nawet przy dużych prędkościach cyklu. Konstrukcja mechanizmu formowania została zoptymalizowana pod kątem minimalizacji odchyleń geometrycznych, co skutkuje stabilnymi i kwadratowymi formami opakowań.

3.2. Dolne zabezpieczenie kartonu

Po formowaniu dolne klapy są zaklejane automatycznie przy użyciu taśmy samoprzylepnej. System posiada możliwość zastosowania taśm o szerokości 50 mm lub 75 mm z głowicami serii SIAT K11 lub K12, co pozwala dostosować parametry zamknięcia do specyfiki produktu i warunków transportu. Taśma jest prowadzona równomiernie i pod odpowiednim naprężeniem, co zapewnia trwałe i estetyczne zabezpieczenie opakowania. System nakładania taśmy jest zsynchronizowany z mechanizmem formowania, dzięki czemu cały proces przebiega płynnie i bez zakłóceń.

4. Parametry techniczne EZ‑BOX 20

5. Integracja i obsługa

SIAT EZ‑BOX 20 została zaprojektowana z myślą o łatwej integracji z istniejącymi liniami pakowania. PLC sterujący maszyną zapewnia pełną komunikację z innymi urządzeniami, umożliwiając wymianę sygnałów i synchronizację cykli pracy. Interfejs HMI z ekranem dotykowym oferuje dostęp do parametrów operacyjnych oraz diagnostyki, co ułatwia szybkie wykrywanie i usuwanie błędów. Intuicyjny system ustawień parametrów pozwala operatorowi na łatwe przezbrojenie maszyny w przypadku zmiany formatu kartonu. Automatyczna detekcja blanków i systemy bezpieczeństwa zwiększają niezawodność obsługi, ograniczając potrzebę ciągłego nadzoru.

6. Zastosowania i korzyści

EZ‑BOX 20 znajduje zastosowanie w halach produkcyjnych, centrach dystrybucji i magazynach, gdzie pakowanie kartonów jest kluczowym elementem procesu logistycznego. Automatyczne formowanie i zaklejanie pozwala firmom zwiększyć przepustowość linii oraz ograniczyć koszty związane z pracą ręczną. Powtarzalność procesu gwarantuje jednolite i stabilne opakowania, co zmniejsza ryzyko uszkodzeń podczas transportu i magazynowania. Urządzenie jest szczególnie przydatne w branżach o dużych wymaganiach jakościowych i wydajnościowych, takich jak e-commerce, spożywczy czy sprzęt elektroniczny.

7. Opis kategorii: Automatyczne formierki kartonów

Automatyczne formierki kartonów to urządzenia zaprojektowane do pełnej automatyzacji procesu formowania opakowań z płaskich blanksów. Maszyny tego typu eliminują konieczność ręcznego składania dolnych klap, co przyspiesza pakowanie i poprawia ergonomię stanowiska pracy. Automatyczne formierki są kompatybilne z przenośnikami oraz innymi urządzeniami linii pakującej, co ułatwia budowę nowoczesnych systemów pakowania. Dzięki integracji systemów sterowania PLC i HMI obsługa jest intuicyjna, a diagnostyka prosta, co zmniejsza przestoje. Rozwiązania te zwiększają wydajność i powtarzalność produkcji oraz minimalizują ryzyko błędów operatorów. Automatyczne formierki kartonów są szczególnie przydatne w sektorach, w których liczy się tempo przygotowania opakowań oraz jakość gotowych pudełek. Stanowią ważny element automatyzacji linii pakowniczych i logistycznych, poprawiają wydajność i obniżają koszty.
