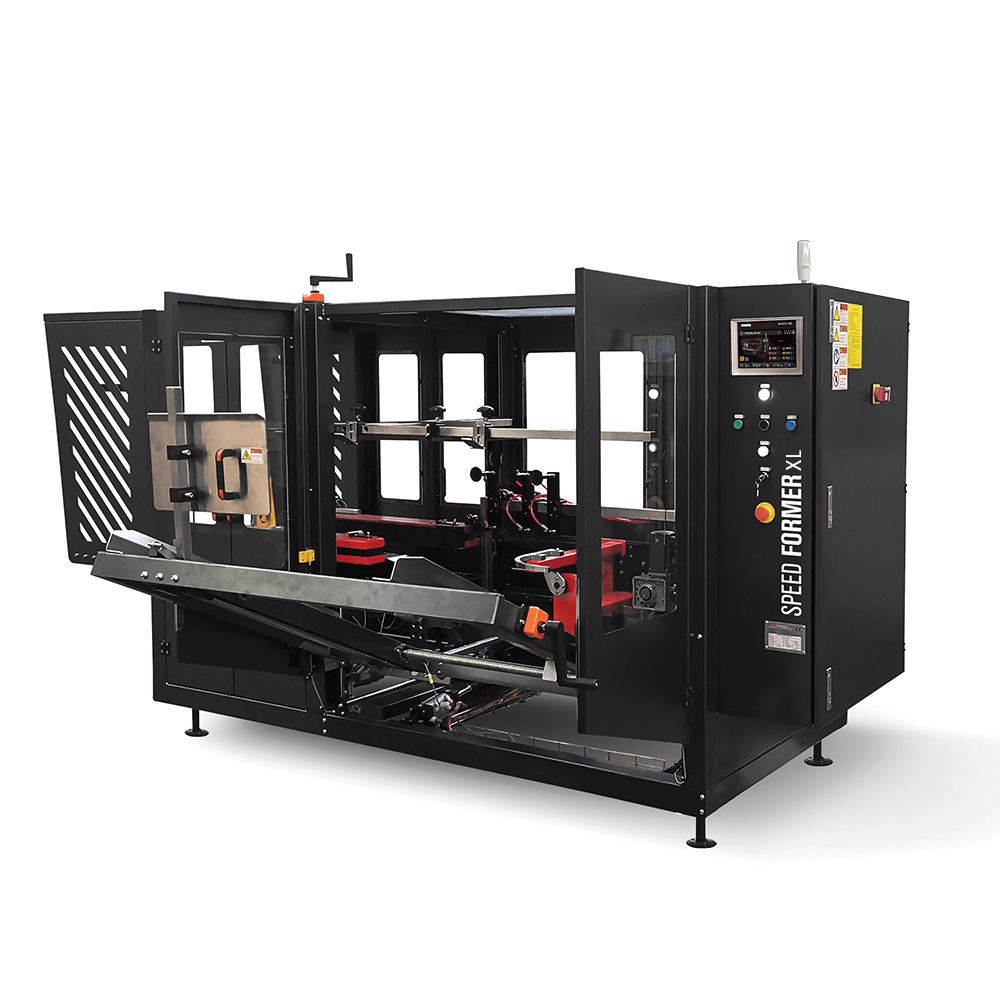

Automatyczna formierka Speed Former 50 SB XL
Automatyczna formierka Speed Former 50 SB XL to maszyna pakująca do automatycznego formowania dna i zaklejania kartonów klapowych typu amerykańskiego o większych wymiarach.
Urządzenie posiada magazyn kartonów o pojemności 80–90 sztuk i automatycznie wykonuje kompletne przygotowanie opakowań.
Formowanie, zaklejanie taśmą samoprzylepną i transfer kartonu realizowane są w pełni automatycznie.
Transport odbywa się przy użyciu elektropneumatycznych napędów zapewniających stabilność i powtarzalność procesu.
Maszyna jest przeznaczona do pracy w liniach pakujących z kartonami o większych formatach.
Opis
Automatyczna formierka Speed Former 50 SB XL
Automatyczna formierka Speed Former 50 SB XL to zaawansowane urządzenie pakujące przeznaczone do automatycznego formowania dna oraz zaklejania kartonów klapowych typu amerykańskiego o większych wymiarach w ramach jednej sekwencji pracy. Maszyna jest rozwinięciem modelu Speed Former 50 SB, zoptymalizowanym pod kątem obsługi kartonów o większych gabarytach, zachowując wysoką stabilność i powtarzalność procesu. Speed Former 50 SB XL znajduje zastosowanie w środowiskach produkcyjnych i logistycznych o zwiększonych wymaganiach dotyczących formatu opakowań, gdzie konieczne jest zautomatyzowane przygotowanie opakowań przed ich napełnieniem i dalszym transportem.
Budowa i zasada działania

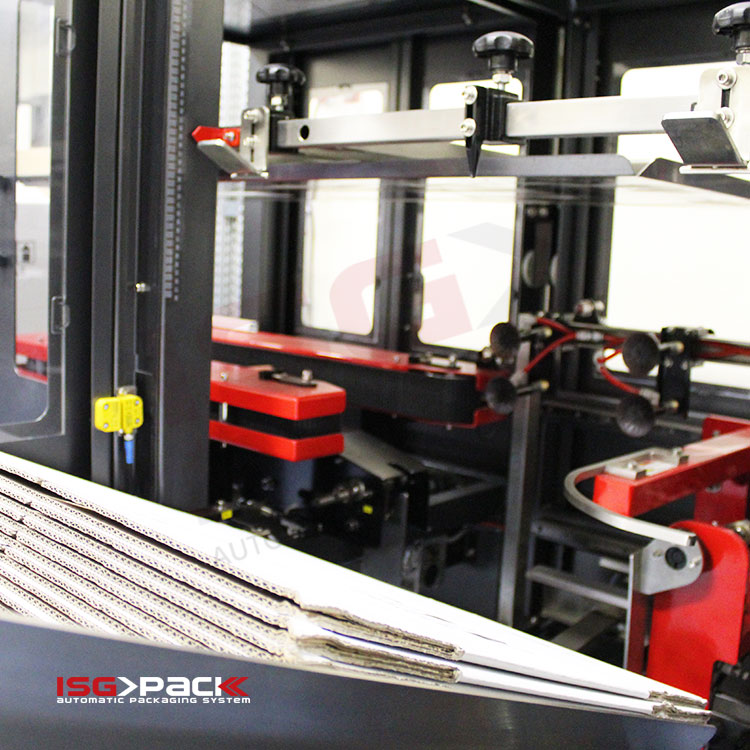

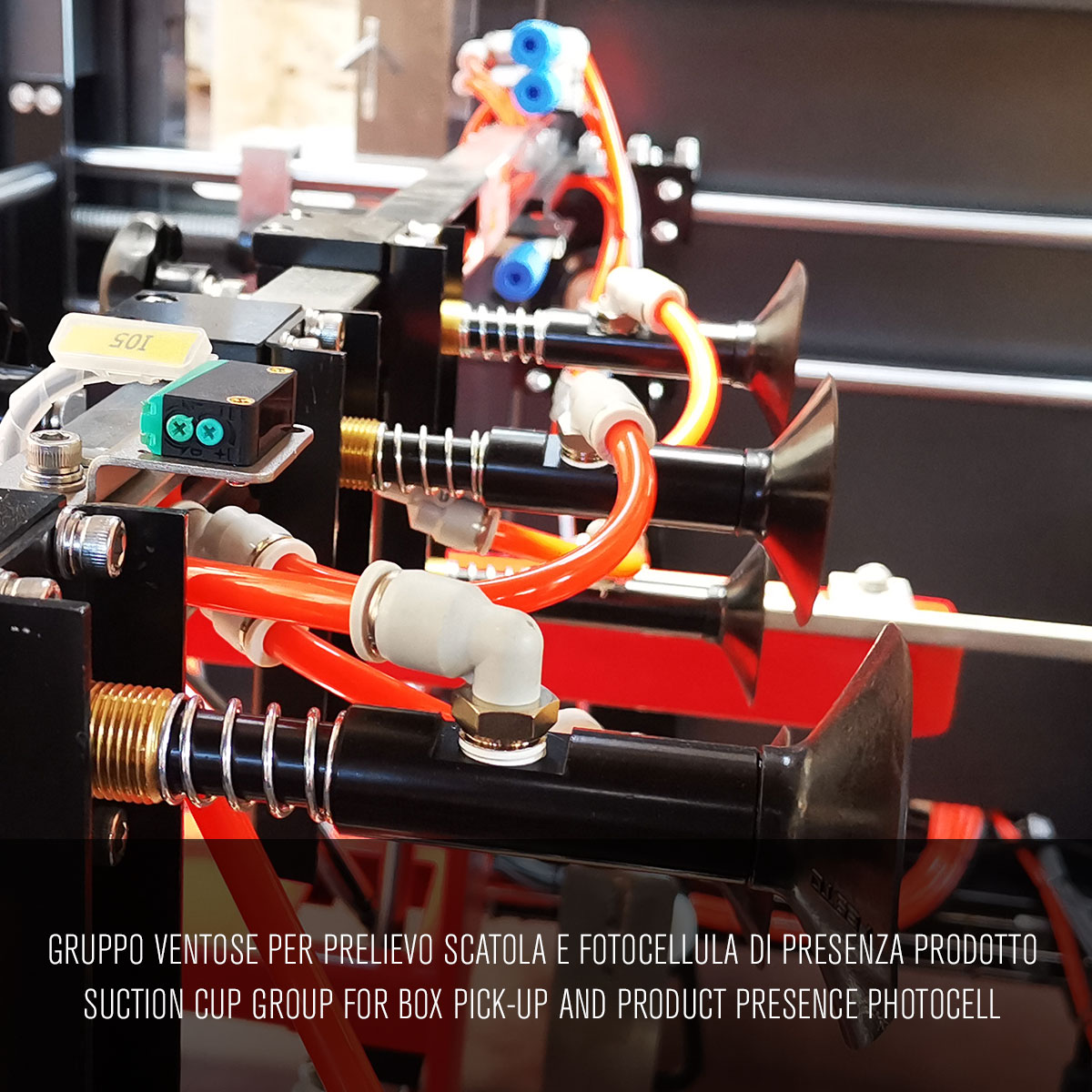

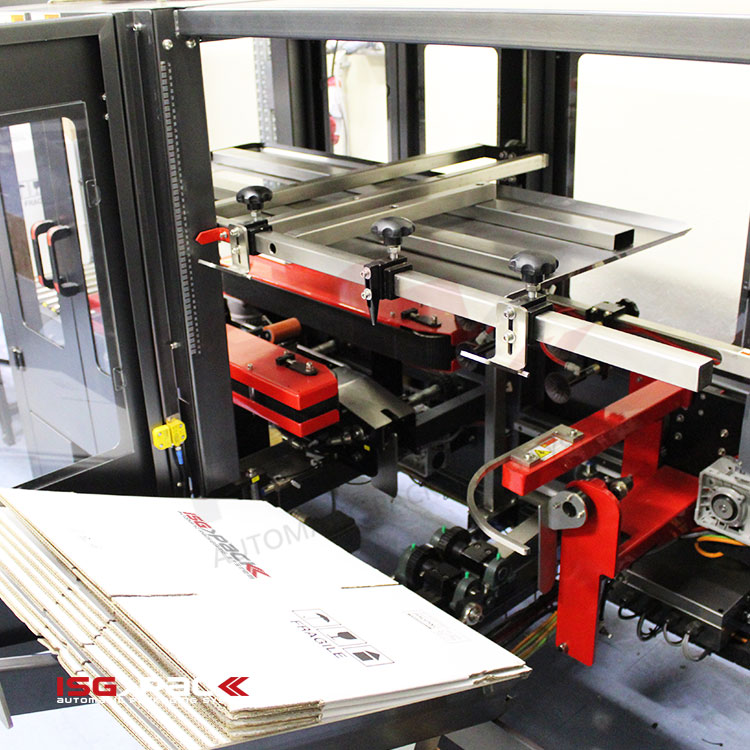

Formierka Speed Former 50 SB XL jest wyposażona w pojemny magazyn kartonów mieszczący od 80 do 90 sztuk, co umożliwia automatyczne pobieranie kolejnych opakowań bez konieczności ciągłego podawania przez operatora. Głowica z przyssawkami z napędem pneumatycznym pobiera karton z magazynku i otwiera go, umożliwiając mechanizmom wykonanie zagięcia czterech dolnych klap opakowania. Po sformowaniu dna kartonu, urządzenie automatycznie prowadzi go do strefy zaklejania.
Formowanie i zaklejanie kartonów

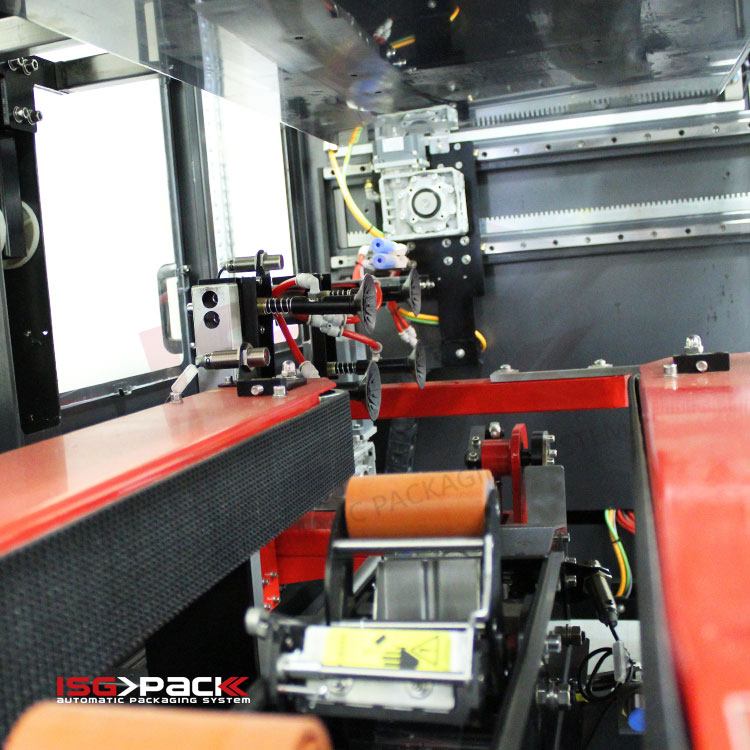

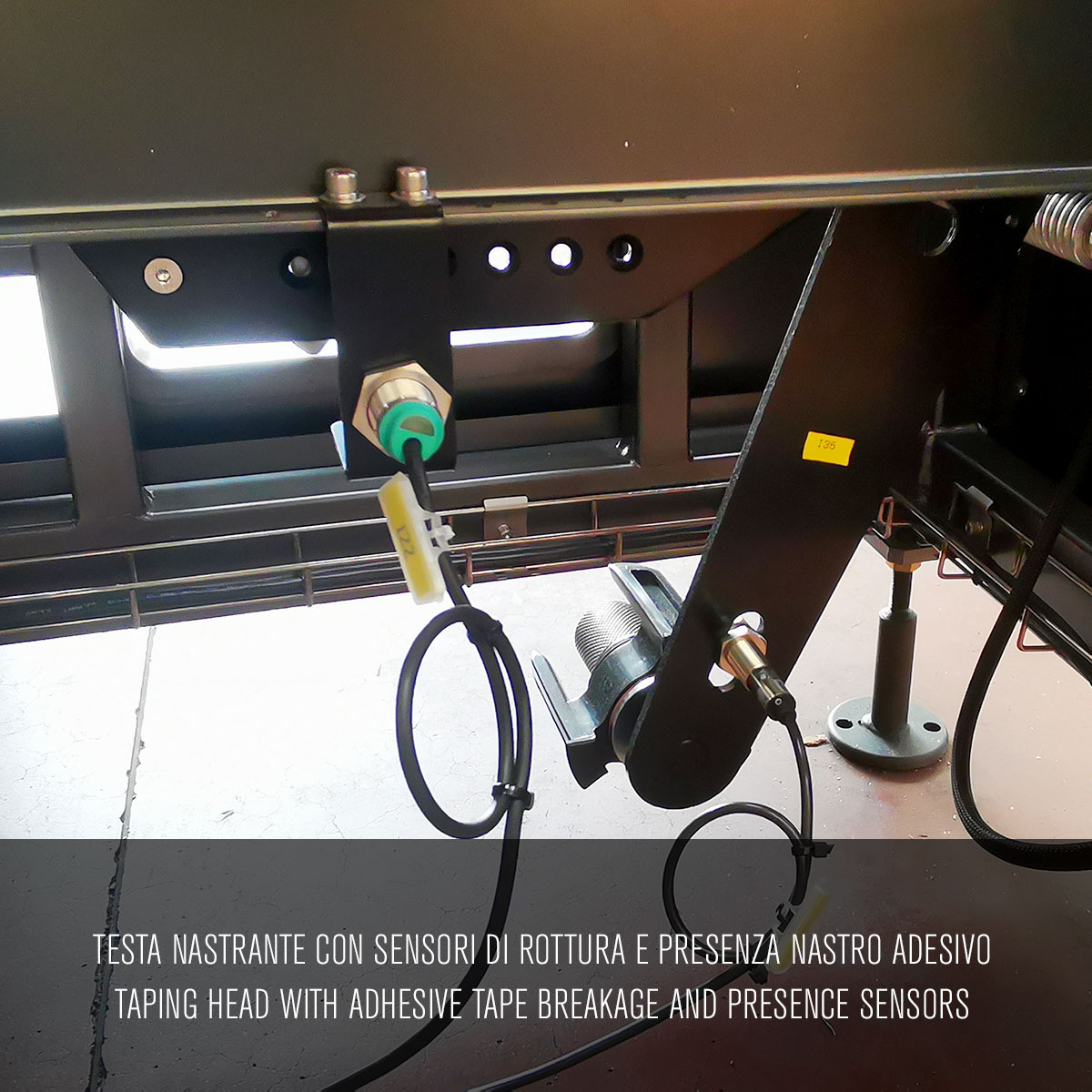

Dolne klapy kartonów są automatycznie zaginane w kierunku środka, tworząc stabilne dno gotowe do wypełnienia produktami. Mechanizmy elektropneumatyczne sterujące formowaniem klap zapewniają powtarzalność i precyzję operacji. Karton prowadzony jest dalej przez system bocznych pasów napędowych do głowic zaklejających, które aplikują taśmę samoprzylepną na dolną część opakowania w sposób szczelny oraz trwały. Cały proces realizowany jest automatycznie bez konieczności ręcznej ingerencji operatora po podaniu kartonu do magazynu.
Sterowanie i ergonomia

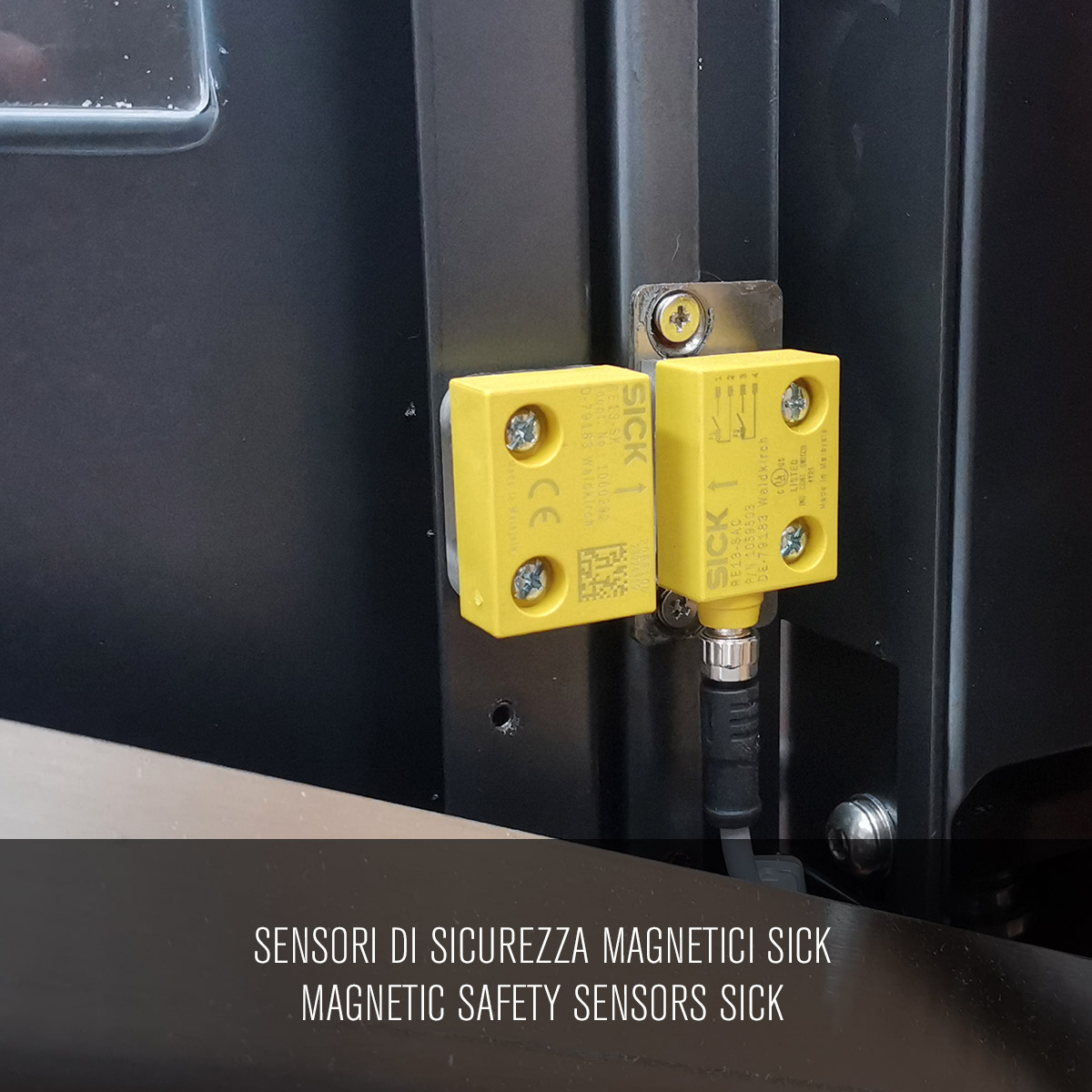

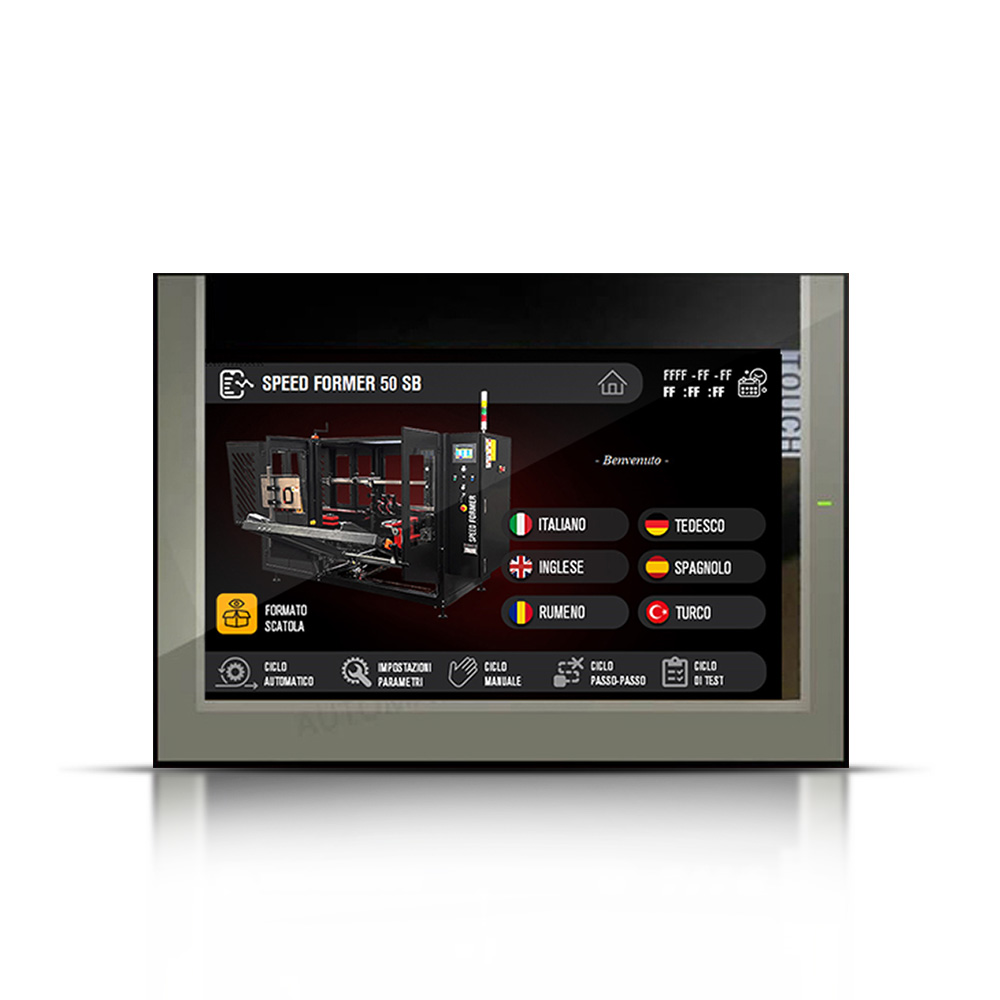

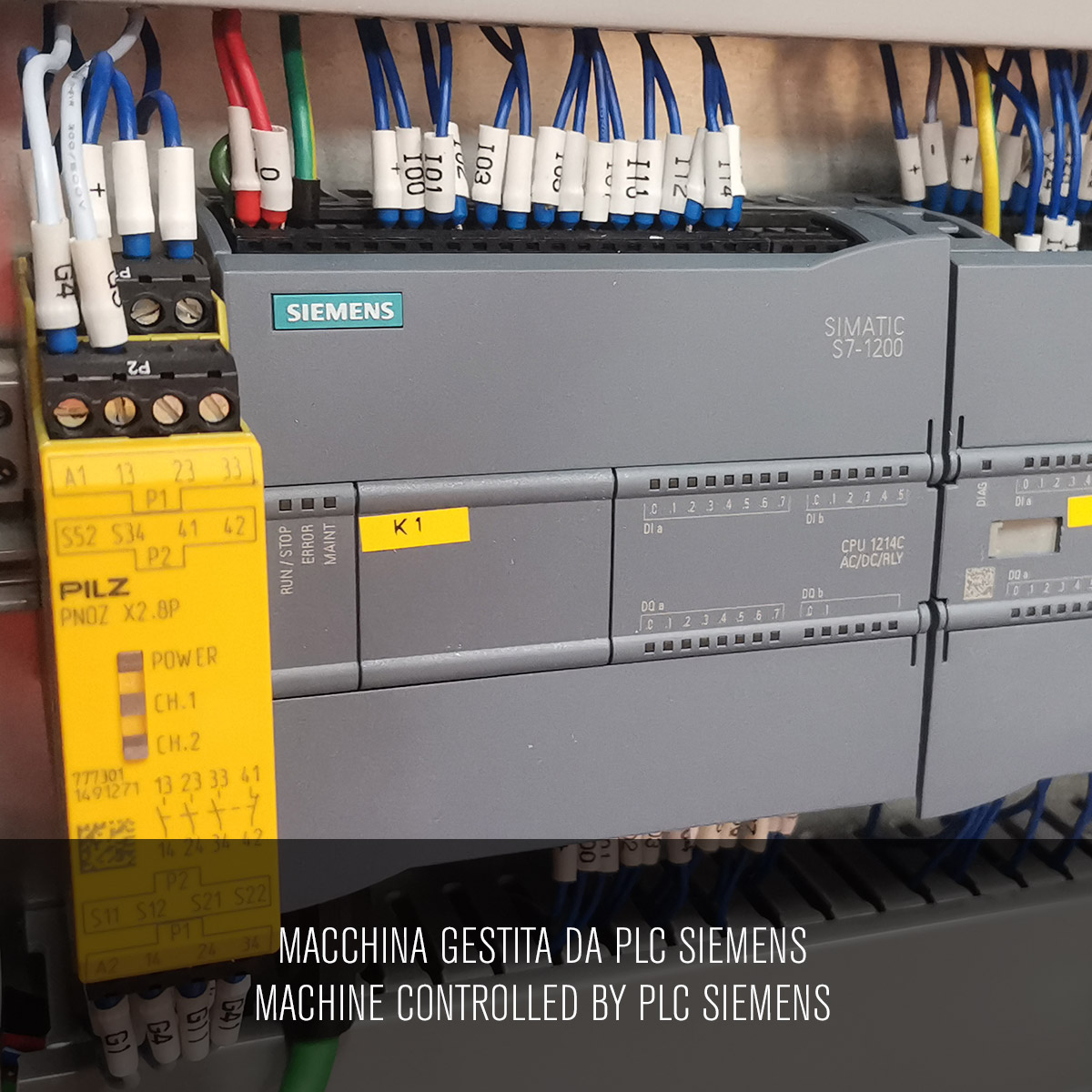

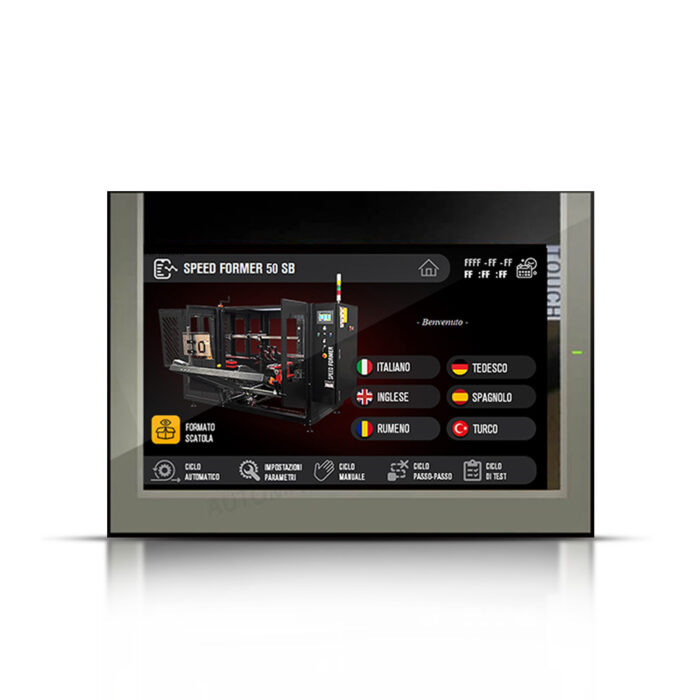

Speed Former 50 SB XL jest sterowana przez system PLC z panelem obsługi umożliwiającym ustawienie trybu pracy i monitorowanie stanu maszyny. Konstrukcja uwzględnia wymagania bezpieczeństwa maszyn przemysłowych, a rozmieszczenie elementów sterujących ułatwia ich obsługę i konserwację. Ergonomiczne rozwiązania projektowe zapewniają łatwy dostęp do strefy roboczej i komponentów eksploatacyjnych.
Transport i integracja z linią
Transport kartonów w całej stacji realizowany jest przy pomocy elektropneumatycznych napędów pasów, które prowadzą opakowania stabilnie przez sekwencje formowania i zaklejania. Takie rozwiązanie przewiduje stabilne prowadzenie kartonu, niezależnie od jego wymiarów, co minimalizuje ryzyko przesunięć klap i poprawia jakość całego procesu pakowania. Maszyna może być zintegrowana z innymi elementami linii pakującej, w tym z przenośnikami wejścia i wyjścia, co usprawnia przepływ pracy.
Tabela parametrów technicznych
| Parametr | Wartość |
|---|---|
| Pojemność magazynu kartonów | 80–90 sztuk |
| Produkcja | do 12 kartonów/min |
| Minimalne wymiary kartonu | 300 × 200 × 150 mm |
| Maksymalne wymiary kartonu | 700 × 500 × 500 mm |
| Napęd | elektropneumatyczny |
| Zasilanie elektryczne | 380 V, 50/60 Hz |
| Moc zainstalowana | 1,50 kW |
| Ciśnienie powietrza | 6 bar |
| Zużycie powietrza | 230 l/min |
| Waga netto | ok. 800 kg |
Kompatybilność i zastosowania
Automatyczna formierka Speed Former 50 SB XL jest przeznaczona do automatycznego formowania dna oraz zaklejania dużych kartonów klapowych typu amerykańskiego w liniach pakujących z dużymi lub zmiennymi formatami opakowań. Dzięki pojemnemu magazynowi kartonów oraz pełnej automatyzacji procesu przygotowania opakowań, urządzenie eliminuje konieczność ręcznego składania dolnych klap i zwiększa tempo operacji pakowania. Speed Former 50 SB XL znajduje zastosowanie w zakładach produkcyjnych, magazynach, centrach dystrybucji oraz tam, gdzie realizowane są procesy logistyczne o zwiększonym zakresie gabarytów opakowań.
