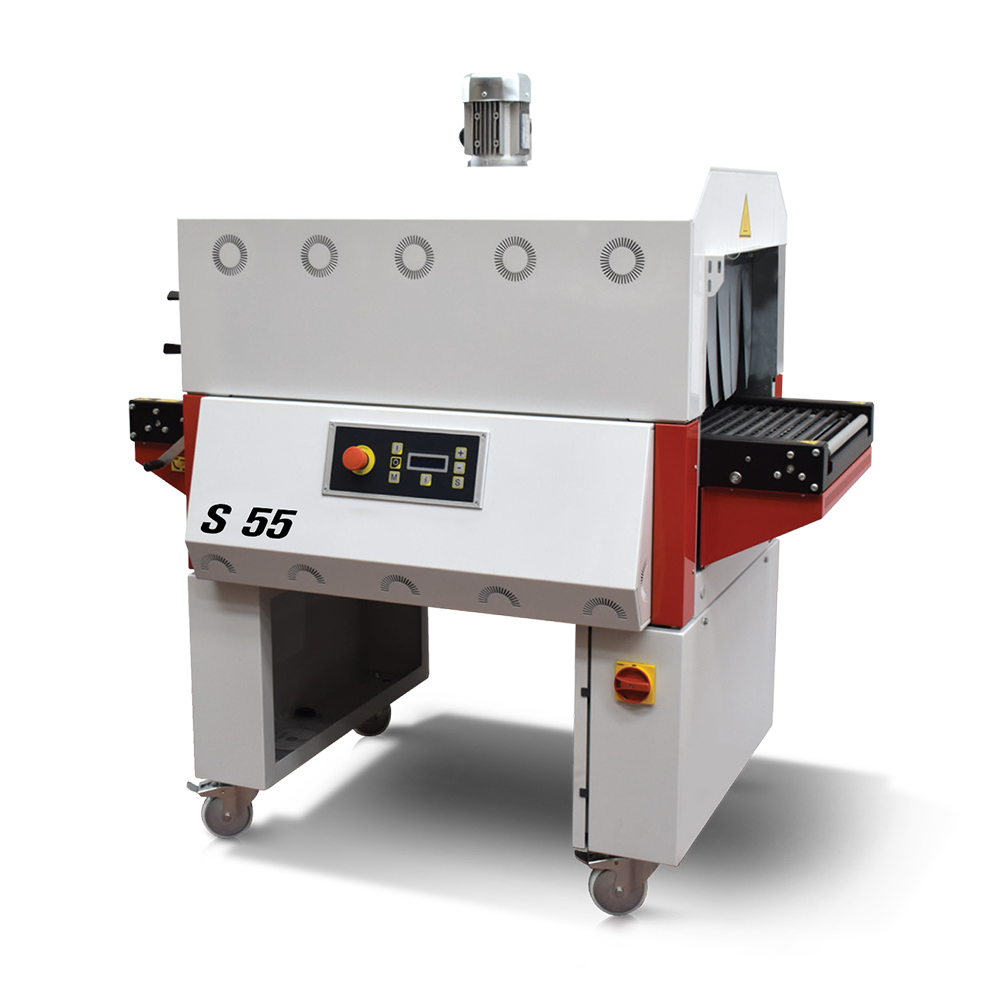

Tunel obkurczający S 55 A
Tunel obkurczający S 55 A to jedno‑komorowy tunel termokurczliwy przeznaczony do pakowania w folię termokurczliwą w liniach produkcyjnych.
Maszyna umożliwia wejście produktu o maksymalnej wysokości 230 mm oraz oferuje prędkość przenośnika taśmowego do 18,8 m/min.
System sterowania FLXMOD® z panelem LCD pozwala na regulację temperatury, prędkości taśmy i zapis programów roboczych.
Tunel posiada regulowany przepływ powietrza i sekcję chłodzenia, zapewniając stabilne i jednolite obkurczenie folii.
Urządzenie jest zgodne z normami CE i współpracuje z foliami do 50 μm grubości, zapewniając efektywne pakowanie produktów przemysłowych i konsumenckich.
Opis
Tunel obkurczający S 55 A
Tunel obkurczający S 55 A to profesjonalny, jedno‑komorowy tunel termokurczliwy przeznaczony do efektywnego obkurczania folii termokurczliwej wokół produktów. Urządzenie znajduje zastosowanie w liniach pakujących w przemyśle spożywczym i przemysłowym, zapewniając powtarzalność i wysoką jakość procesu obkurczania. Konstrukcja tunelu umożliwia obkurczanie produktów różnej wielkości, a dzięki precyzyjnemu sterowaniu możliwe jest dopasowanie parametrów procesu do rodzaju folii i wymagań pakowanych wyrobów.
Budowa i działanie

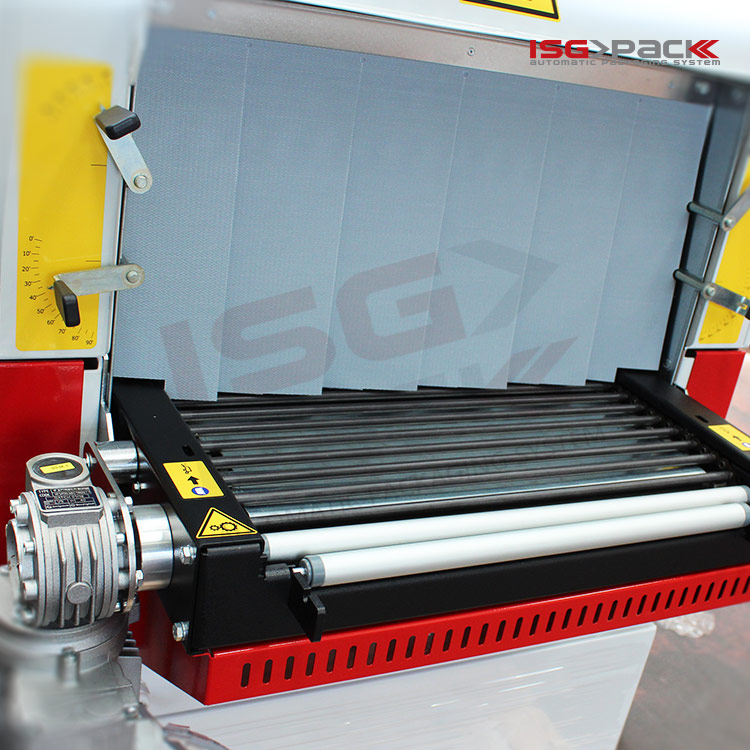

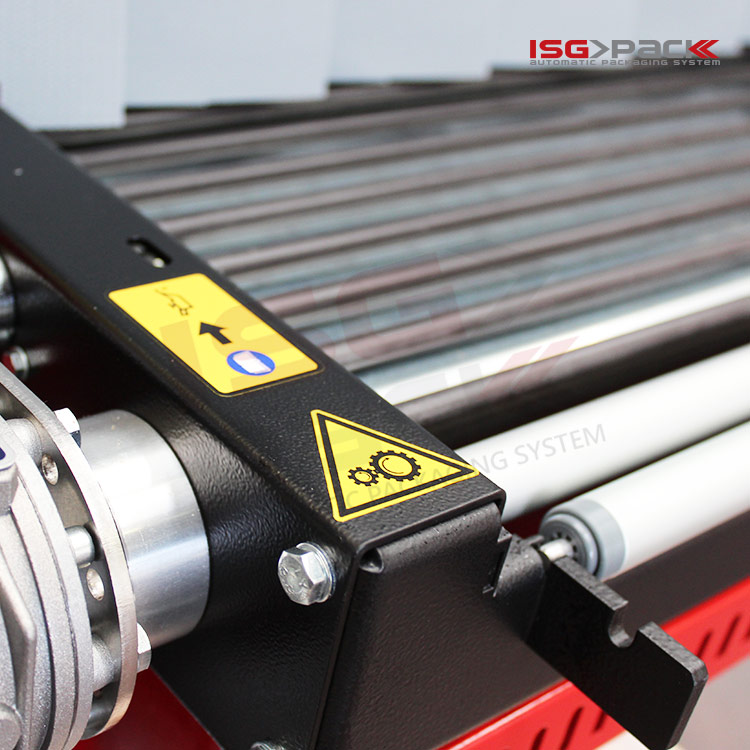

Tunel S 55 A posiada zamkniętą komorę nagrzewającą, przenośnik taśmowy oraz panel sterowania FLXMOD®. Produkt w folii przechodzi przez komorę nagrzewającą, gdzie równomiernie obkurcza się dzięki przepływowi powietrza i regulowanej temperaturze. Przenośnik taśmowy pozwala na prędkość do 18,8 m/min, umożliwiając dopasowanie czasu nagrzewania do wielkości i rodzaju opakowania. Maksymalna wysokość produktu to 230 mm, co pozwala na pakowanie wyrobów średnich i niewielkich w liniach produkcyjnych.
Sterowanie i kontrola parametrów

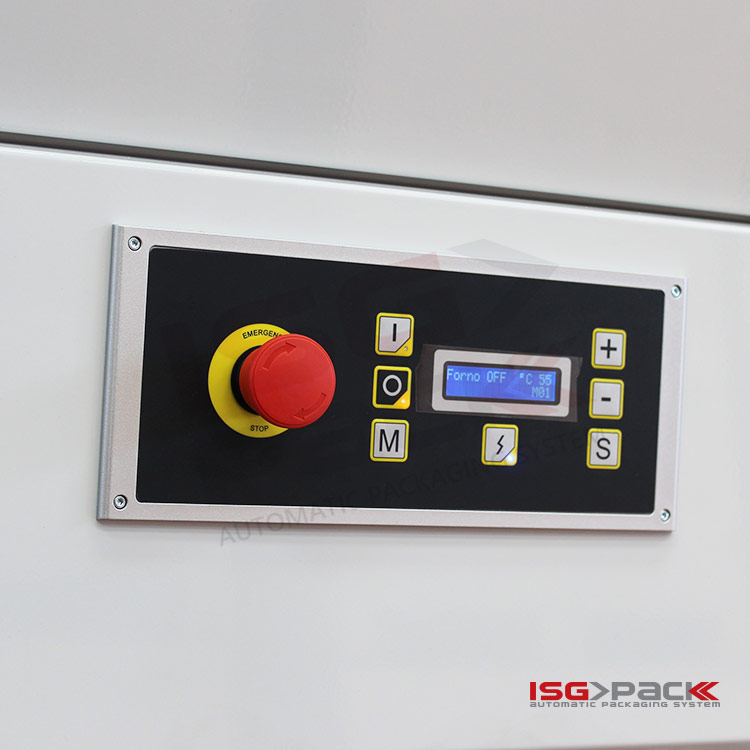

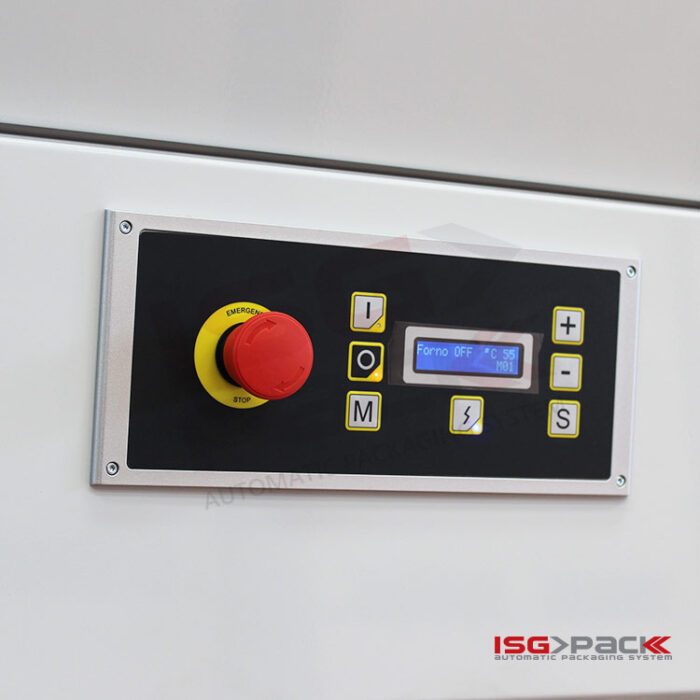

Panel FLXMOD® umożliwia precyzyjną regulację prędkości przenośnika, temperatury i czasu pracy tunelu. Użytkownik może zapisywać programy dla różnych produktów i folii, co pozwala na powtarzalność i optymalizację procesu. Sterowanie umożliwia również regulację przepływu powietrza w tunelu, co wpływa na równomierne obkurczenie folii oraz jakość pakowania.
Modularna konstrukcja i wydajność

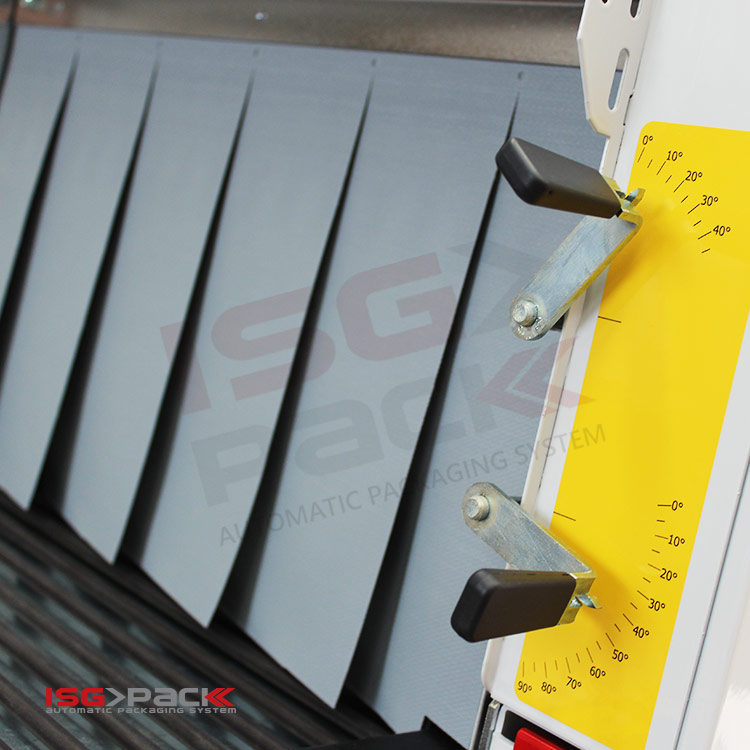

Tunel został zaprojektowany w formie modułowej – sekcja nagrzewania, chłodzenia i zasilania są łatwo dostępne do konserwacji. Regulacja przepływu powietrza i chłodzenia pozwala na stabilną pracę i ograniczenie zużycia energii. Konstrukcja zwiększa wydajność procesu obkurczania i zapewnia ekonomiczną eksploatację urządzenia.
Proces obkurczania folii
Produkt w folii przechodzi przez tunel, w którym folia obkurcza się pod wpływem ciepła. Parametry procesu, takie jak temperatura, prędkość taśmy i czas nagrzewania, są kontrolowane z panelu sterowania. Dzięki temu uzyskuje się równomierne obkurczenie folii oraz estetyczne i szczelne wykończenie pakietu, bez uszkodzeń opakowania.
Bezpieczeństwo i zgodność
Tunel S 55 A jest zgodny z normami CE, co gwarantuje bezpieczeństwo operatora i stabilność procesu. Zastosowane zabezpieczenia chronią przed przegrzaniem oraz dostępem do elementów grzewczych podczas pracy, co zapewnia bezpieczne użytkowanie w zakładach przemysłowych.
Tabela parametrów technicznych
| Parametr | Wartość |
|---|---|
| Maksymalna wysokość produktu | 230 mm |
| Maksymalna prędkość przenośnika taśmowego | 18,8 m/min |
| Moc zainstalowana | 8 kW |
| Zasilanie | 380 V, 3 fazy |
| Częstotliwość zasilania | 50/60 Hz |
| Obsługiwane folie | PVC, poliolefiny, polietylen |
| Grubość folii | do 50 μm |
| System sterowania | FLXMOD® z panelem LCD |
Kompatybilność i zastosowania

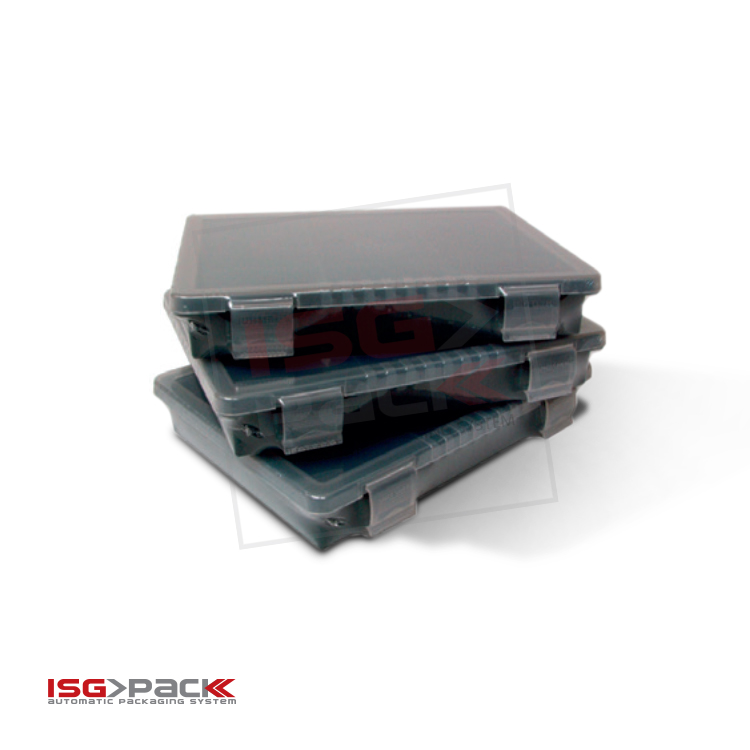

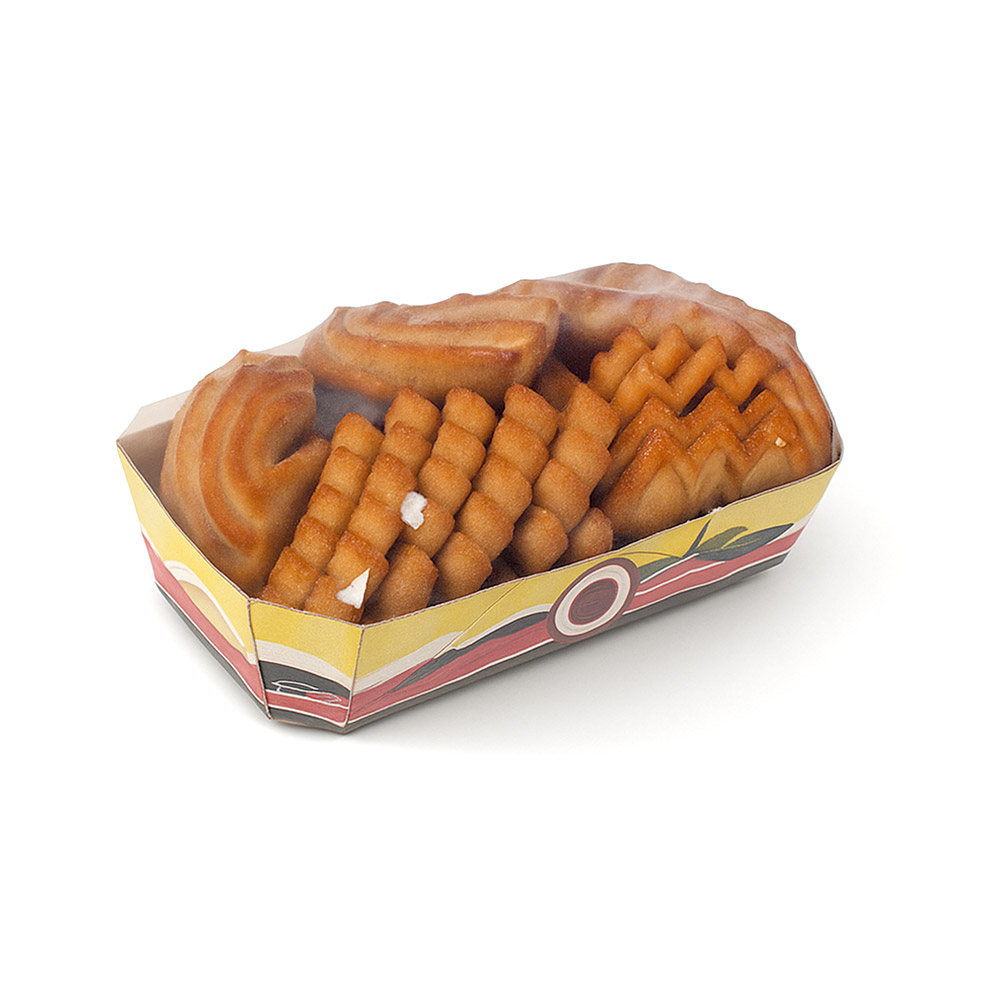

Tunel obkurczający S 55 A współpracuje z różnymi foliami termokurczliwymi o grubości do 50 μm. Można go stosować w liniach pakujących po zgrzewarce lub zgrzewarce kątowej, do produktów przemysłowych i konsumenckich, które wymagają ochrony i estetycznego wykończenia opakowania. Urządzenie zapewnia jednolite obkurczenie folii i wysoką powtarzalność procesu, przy zachowaniu bezpieczeństwa operatora i stabilności produkcji.
