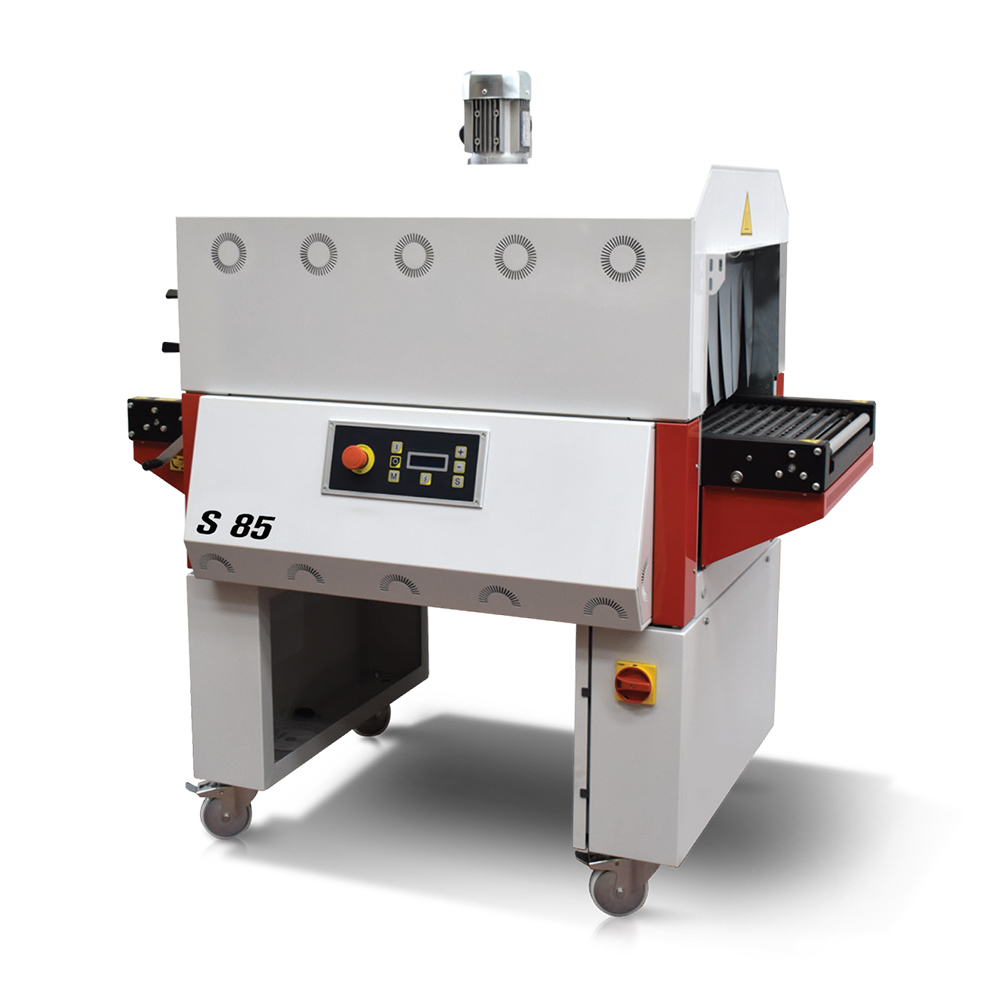

Tunel obkurczający S 85
Tunel obkurczający S 85 to jedno‑komorowy tunel termokurczliwy przeznaczony do pakowania w folię termokurczliwą w liniach przemysłowych.
Komora umożliwia wejście produktów o maksymalnej wysokości 300 mm, co pozwala na obkurczanie średnich formatów opakowań.
System sterowania FLXMOD® z panelem LCD zapewnia regulację prędkości przenośnika i temperatury obkurczania oraz zapis parametrów pracy.
Prędkość przenośnika taśmowego może być regulowana w zadanym zakresie dostosowanym do rodzaju folii i produktu.
Urządzenie współpracuje z foliami termokurczliwymi PVC, poliolefinowymi i polietylenowymi o odpowiedniej grubości, zapewniając jednorodne obkurczanie.
Opis
Tunel obkurczający S 85
Tunel obkurczający S 85 to profesjonalne urządzenie jedno‑komorowe zaprojektowane do obkurczania folii termokurczliwej wokół produktów po wstępnym pakowaniu lub zgrzewaniu. Maszyna znajduje zastosowanie w liniach pakujących, w których konieczne jest kontrolowane i powtarzalne obkurczanie folii termokurczliwej PVC, poliolefinowej oraz polietylenowej. Konstrukcja tunelu S 85 umożliwia zapewnienie wysokiej jakości pakowania dzięki możliwości precyzyjnej regulacji parametrów procesu obkurczania oraz solidnej budowie typowej dla urządzeń przemysłowych.
Budowa i zasada działania
Tunel obkurczający S 85 składa się z pojedynczej komory obkurczania, przenośnika taśmowego oraz modułu sterowania FLXMOD®. Produkt zapakowany w folię termokurczliwą przechodzi przez komorę daleko w kierunku wyjścia, a dzięki systemowi nagrzewania gorące powietrze jest rozprowadzane równomiernie w komorze. Pod wpływem tej cyrkulacji folia kurczy się wokół produktu, tworząc szczelne i estetyczne opakowanie. Maksymalna wysokość produktu, jaki może być przepuszczony przez tunel, wynosi 300 mm, co pozwala na szerokie zastosowanie w różnych sektorach produkcji.
Sterowanie i kontrola parametrów
System sterowania FLXMOD® z panelem LCD pozwala operatorowi na dokładne ustawienie kluczowych parametrów procesu obkurczania, takich jak prędkość taśmy przenośnika oraz temperatura panująca w komorze. Funkcja ta umożliwia zoptymalizowanie procesu w zależności od rodzaju folii oraz formatu produktów, co przekłada się na jednolite obkurczenie i powtarzalność wyników. Dodatkowo system umożliwia zapis wielu różnych cykli pracy, co ułatwia przygotowanie maszyn do serii produkcyjnych o zmiennych wymaganiach technologicznych.
Regulacja prędkości i przepływu powietrza
Prędkość przenośnika taśmowego w tunelu S 85 jest regulowana w odpowiednim zakresie, co umożliwia dopasowanie czasu przebywania produktu w strefie grzewczej do specyfiki folii oraz pakowanego towaru. Regulacja przepływu powietrza wewnątrz komory pozwala na uzyskanie równomiernego rozprowadzenia ciepła i stabilnych warunków termicznych, co wpływa bezpośrednio na jakość ostatecznego obkurczenia folii.
Proces obkurczania folii
Proces obkurczania polega na przeprowadzeniu produktu przez tunel przy kontrolowanych parametrach temperatury i prędkości taśmy. Dzięki temu folia termokurczliwa kurczy się wokół produktu, tworząc szczelne i zwarte opakowanie. Regulacja parametrów umożliwia uzyskanie odpowiedniej równowagi między temperaturą a czasem pobytu w komorze, co jest kluczowe dla różnych typów folii i formatów produktów.
Bezpieczeństwo i zgodność
Tunel obkurczający S 85 został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa maszyn, co zapewnia ochronę operatora podczas eksploatacji urządzenia. Solidna konstrukcja i rozwiązania techniczne zastosowane w tunelu pozwalają na bezpieczne użytkowanie w warunkach przemysłowych, z zachowaniem właściwej ochrony termicznej i stabilności procesu obkurczania.
Tabela parametrów technicznych
| Parametr | Wartość |
|---|---|
| Maksymalna wysokość produktu | 300 mm |
| Prędkość przenośnika taśmowego | do 12,4 m/min |
| Moc zainstalowana | 9,5 kW |
| Zasilanie | 380 V, 3 fazy |
| Częstotliwość zasilania | 50/60 Hz |
| Obsługiwane folie | PVC, poliolefiny, polietylen |
| System sterowania | FLXMOD® z panelem LCD |
Kompatybilność i zastosowania
Tunel obkurczający S 85 współpracuje z szeroką gamą folii termokurczliwych, w tym PVC, poliolefin i polietylenu. Urządzenie jest przeznaczone do integrowania z liniami pakującymi, w których po etapie zgrzewania lub przygotowania pakietu konieczne jest obkurczenie folii w celu uzyskania stabilnej i szczelnej formy opakowania. Dzięki regulacji parametrów pracy tunel może być stosowany w różnych branżach przemysłowych, w tym w przemyśle spożywczym, kosmetycznym, elektronicznym oraz logistycznym, gdzie wymagane jest efektywne zabezpieczenie produktów przed czynnikami zewnętrznymi. Dostępność regulacji parametrów umożliwia dopasowanie procesu do specyfiki pakowanych wyrobów oraz rodzaju folii, co zapewnia optymalizację działania linii pakującej i wysoką powtarzalność pakowania.
