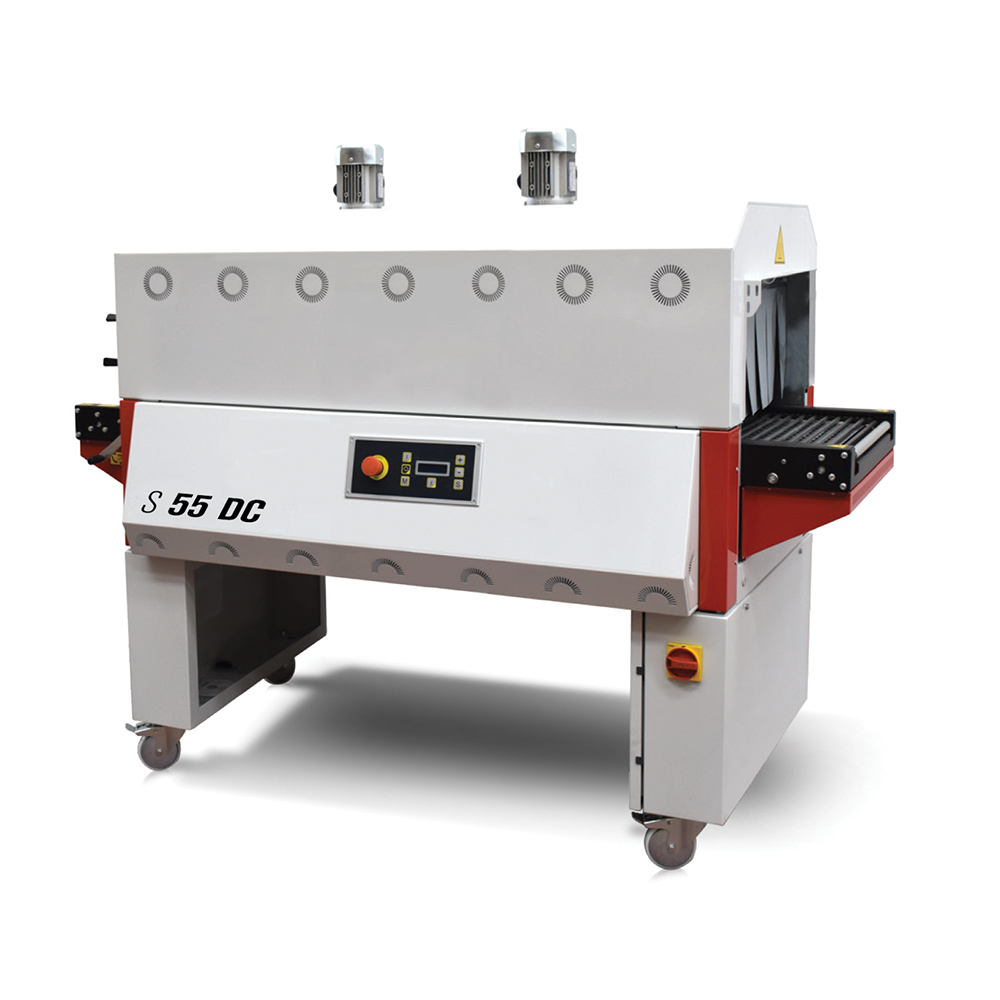

Tunel obkurczający S 55 DC

Tunel obkurczający S 55 DC to profesjonalny, dwukomorowy tunel termokurczliwy zaprojektowany do efektywnego obkurczania folii termokurczliwej wokół pakowanych produktów. Urządzenie przeznaczone jest do pracy w liniach pakujących wymagających wysokiej wydajności i precyzji procesu termokurczenia. Dzięki dwóm komorom obkurczania tunel umożliwia stopniowe i kontrolowane nagrzewanie oraz kurczenie się folii, co przekłada się na jednolite i stabilne efekty pakowania produktów o różnych kształtach i rozmiarach. Konstrukcja tunelu oraz zastosowane rozwiązania techniczne zapewniają stabilność procesu i możliwość dostosowania parametrów pracy do specyfiki folii oraz formatu pakowanych wyrobów.

Budowa i zasada działania

Tunel obkurczający S 55 DC składa się z dwóch kolejnych komór obkurczania, przenośnika taśmowego oraz zaawansowanego systemu sterowania FLXMOD®. Produkt opakowany w folię termokurczliwą przechodzi przez pierwszą komorę, gdzie następuje początkowe nagrzewanie folii, a następnie przez drugą komorę, w której proces obkurczania jest kontynuowany i dopracowywany. Dwukomorowa konstrukcja pozwala na lepsze rozprowadzenie ciepła w folii oraz bardziej kontrolowany przebieg procesu kurczenia, co wpływa na jakość i powtarzalność pakowania.

Sterowanie i kontrola parametrów

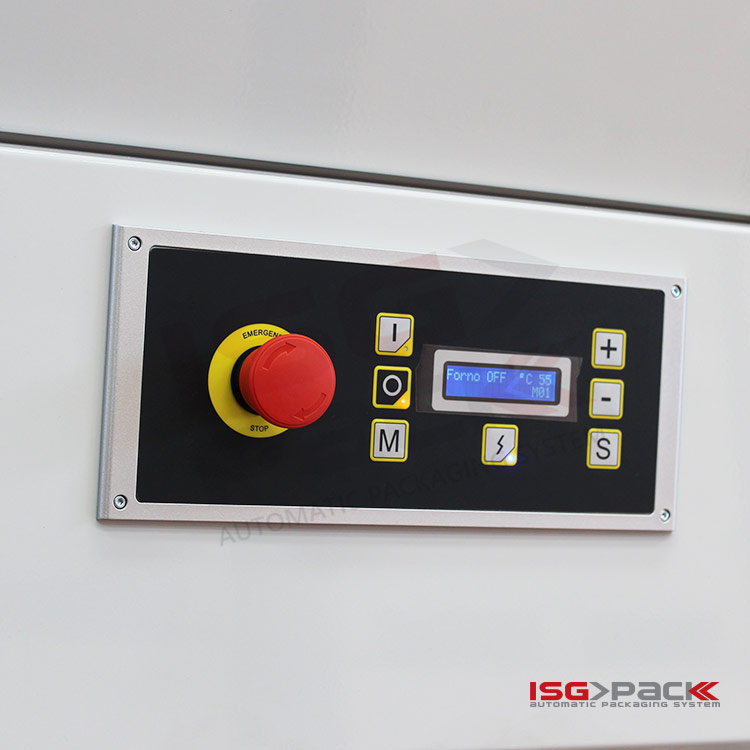

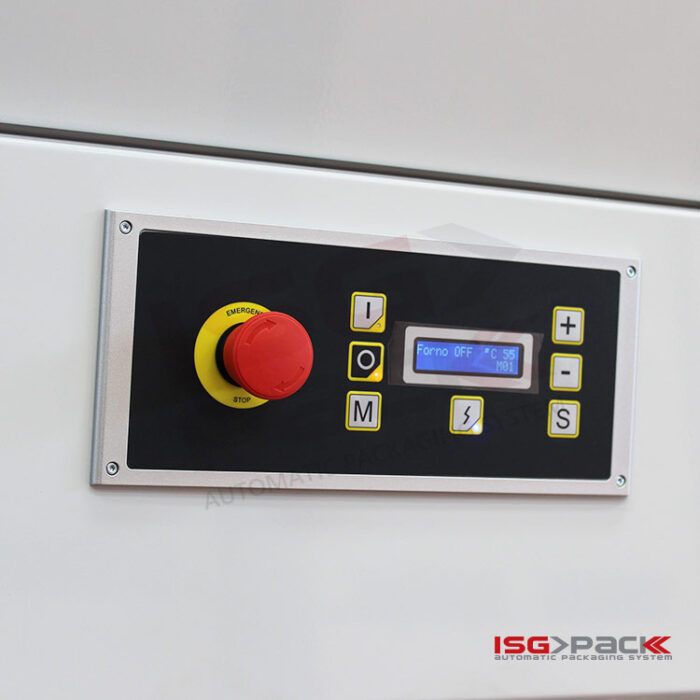

System sterowania FLXMOD® jest wyposażony w alfanumeryczny panel LCD umożliwiający operatorowi precyzyjne ustawienie parametrów pracy tunelu. Panel umożliwia regulację prędkości przenośnika taśmowego, temperatury w komorach oraz zapis i odczyt do 10 różnych cykli pracy. Takie rozwiązanie pozwala na szybkie przygotowanie maszyny do różnych zadań produkcyjnych, minimalizując czas przygotowawczy przy zmianie formatu lub rodzaju folii. Regulacja temperatury oraz prędkości taśmy jest kluczowa dla uzyskania optymalnego procesu obkurczania w zależności od rodzaju folii i opakowywanego produktu.

Modularna sekcja zasilania i sterowania

Tunel obkurczający S 55 DC posiada modułową sekcję zasilania oddzieloną od panelu sterowania, co ułatwia konserwację i serwisowanie urządzenia. Sekcja ta jest wyposażona w inwerter oraz telerelays, które umożliwiają precyzyjne sterowanie prędkością przenośnika oraz temperaturą w strefach obkurczania. Modułowa konstrukcja zwiększa dostęp do kluczowych komponentów i ułatwia ewentualne naprawy oraz diagnostykę. W połączeniu z systemem chłodzenia oraz regulacją przepływu powietrza wewnątrz komór, urządzenie zapewnia stabilne warunki pracy i wydajność procesu.

Proces obkurczania folii

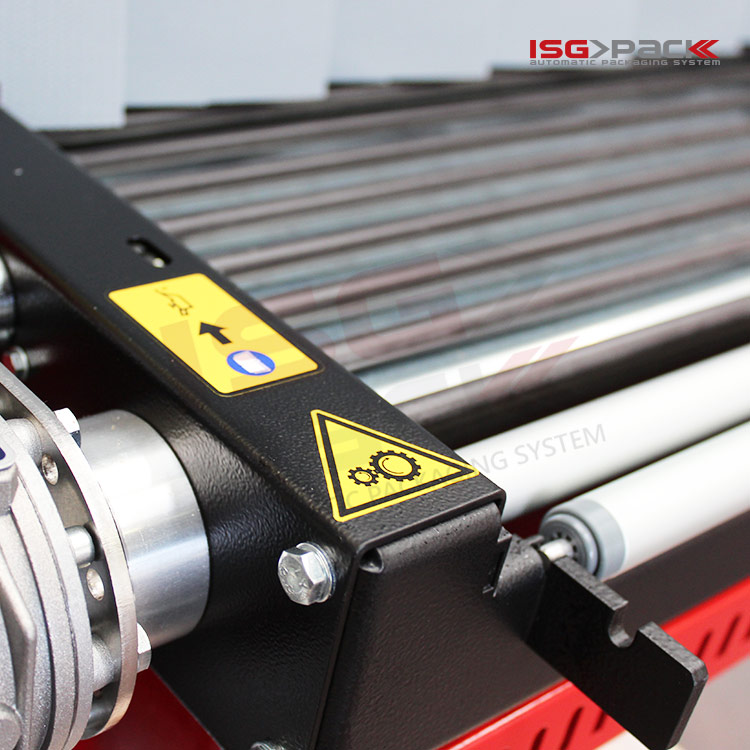

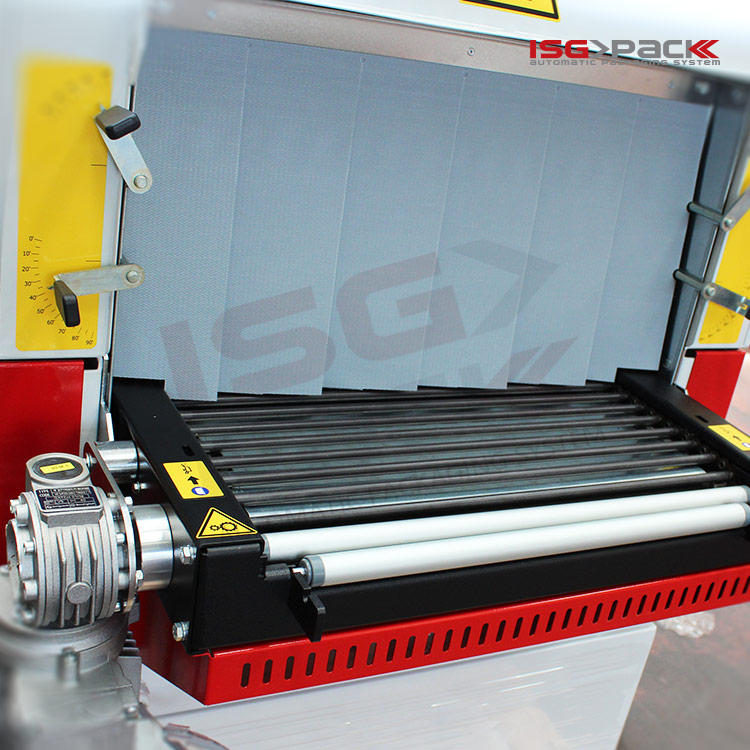

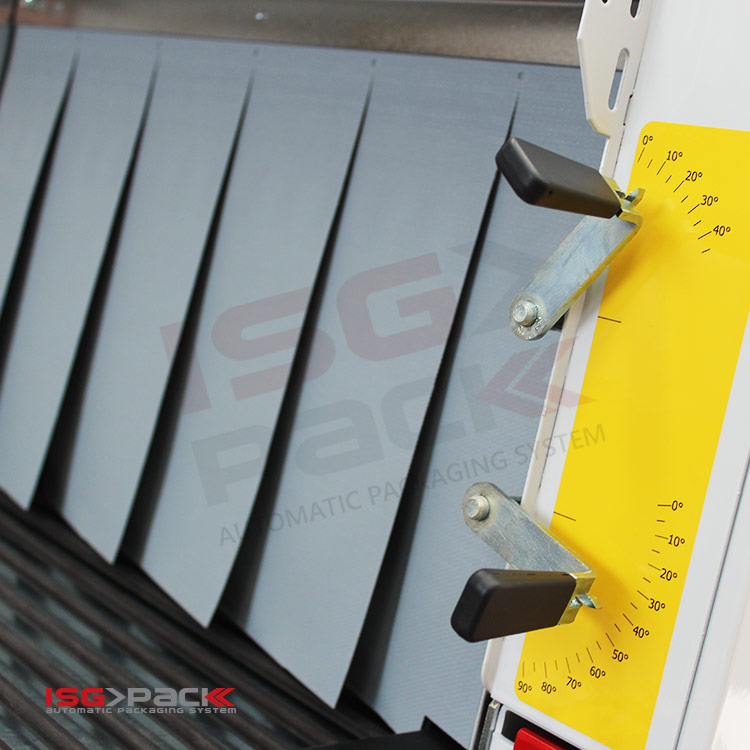

Proces obkurczania folii w tunelu S 55 DC polega na przeprowadzeniu produktu przez dwie kolejne komory obkurczania. W pierwszej komorze folia jest poddawana początkowemu nagrzewaniu, a w drugiej komorze kompletowany jest proces jej kurczenia. Przenośnik taśmowy, którego prędkość jest regulowana, umożliwia dopasowanie czasu przebywania produktu w strefie grzewczej do rodzaju folii oraz potrzeb technologicznych. Regulowany przepływ powietrza wewnątrz tunelu pozwala na równomierne rozprowadzenie ciepła, co przekłada się na jednolite obkurczenie folii.

Bezpieczeństwo i zgodność

Tunel obkurczający S 55 DC został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa maszyn, co zapewnia ochronę operatora oraz stabilność procesu pakowania. Konstrukcja urządzenia uwzględnia odpowiednie zabezpieczenia termiczne oraz ochrony przed dostępem do elementów grzewczych w trakcie pracy, co umożliwia bezpieczne użytkowanie w środowisku przemysłowym oraz spełnia wymagania zgodności z normami CE.

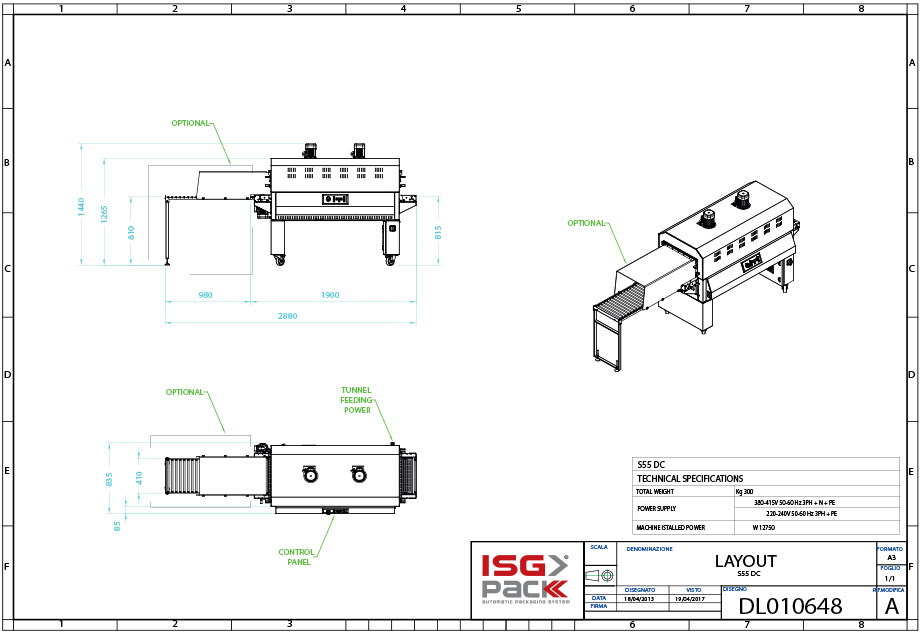

Tabela parametrów technicznych

Kompatybilność i zastosowania

Tunel obkurczający S 55 DC jest kompatybilny z różnymi foliami termokurczliwymi, takimi jak PVC, poliolefiny i polietylen o grubości do 80 μm. Urządzenie znajduje zastosowanie w liniach pakujących, w których po zgrzewaniu lub przygotowaniu pakietów konieczne jest kontrolowane obkurczenie folii wokół produktów. Dwukomorowa konstrukcja tunelu umożliwia efektywną pracę z małymi i średnimi produktami, zapewniając powtarzalne i estetyczne efekty pakowania. Regulowana prędkość taśmy i precyzyjne sterowanie temperaturą pozwalają na optymalizację procesu w zależności od specyfiki folii oraz wymiarów pakowanych wyrobów, co wpływa na stabilność produkcji i jakość końcowego opakowania.

Opis kategorii – Tunele obkurczające folię

Tunele obkurczające folię to specjalistyczne urządzenia stosowane w procesach pakowania termokurczliwego, których zadaniem jest kontrolowane obkurczenie folii termokurczliwej wokół produktów po wcześniejszym zgrzewaniu lub przygotowaniu pakietu. W kategorii tunele obkurczające folię dostępne są modele jedno‑ i dwukomorowe o różnych wymiarach wejścia produktu, prędkości przenośnika oraz konfiguracji sterowania. Urządzenia te umożliwiają dostosowanie parametrów procesu do rodzaju folii oraz formatu pakowanych produktów, co zapewnia wysoką jakość i powtarzalność efektów obkurczania. Tunele obkurczające folię są kluczowymi elementami linii pakujących w wielu branżach przemysłowych, gdzie istotne jest zabezpieczenie produktów oraz estetyczne i szczelne wykończenie pakietów. Wybór odpowiedniego tunelu zależy od wymagań produkcyjnych, typu folii oraz wielkości pakowanych wyrobów, a także oczekiwanej wydajności procesu pakowania.
